差示扫描量热仪DSC-600S探究样品量对玻璃化转变温度的影响

玻璃化转变温度（Tg）是高分子材料最重要的特征参数之一，它描述了非晶态或半结晶聚合物中非晶区从玻璃态（硬脆）向高弹态（橡胶态）转变的临界温度。

南京汇诚仪器的DSC-600S差示扫描量热仪在相关研究中表现出色，其温度范围覆盖室温至600℃，升温速率可在0.1~100℃/min灵活调节，温度分辨率0.001℃，DSC噪声仅0.001mW，能精准捕捉材料热性能变化，且支持12阶程序控温与两路气氛自动切换，为实验提供稳定可靠的测试环境。

为探究样品量对 Tg 测定的影响，使用该仪器进行了三组实验：分别取 7.2mg、16.8mg、38.3mg 样品，在氮气气氛（50~100ml/min）中以 10℃/min 速率从室温升温至 110℃，确保样品表面光滑且与坩埚接触良好。

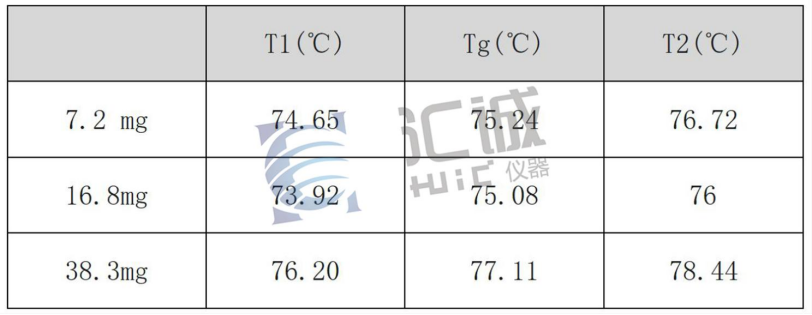

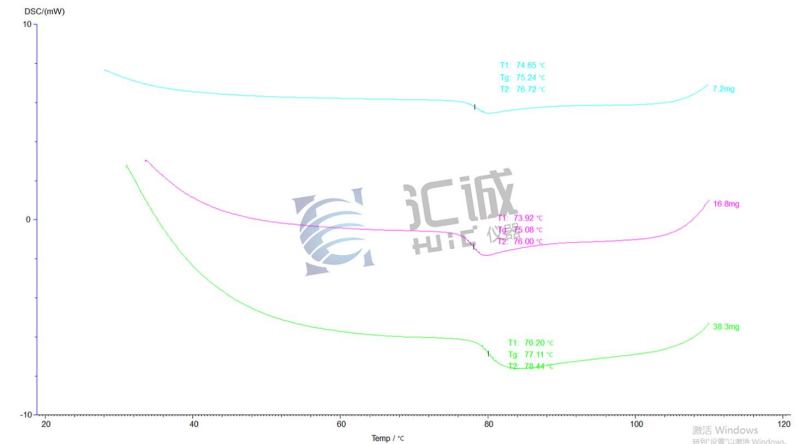

可见，样品量对 Tg 测定结果有显著影响，总体呈现样品量增加、测得 Tg 值升高的趋势，这与样品内部温度分布不均导致转变温度范围扩大有关。不过在一定质量范围内，Tg 基本保持稳定，5-10mg 是较为普适的样品量范围，实际测试中还需结合材料特性和仪器灵敏度调整，同时优化样品制备与升温速率，以保证数据的准确性和重复性。

综上所述，汇诚仪器的差示扫描量热仪DSC-600S凭借精准的温度控制、高灵敏度的信号检测等优异性能，清晰呈现了不同样品量对玻璃化转变温度的影响规律。其稳定可靠的测试表现，为材料热性能研究提供了有力支持，助力科研与应用中更准确地把握材料特性。
