差示扫描量热仪DSC-600S测量抗氧化材料OIT氧化诱导期

氧化诱导期是衡量抗氧化材料热稳定性的核心指标，直接决定材料的储存、使用及服役寿命，是高分子、工程材料领域配方优化与应用筛选的关键依据。南京汇诚仪器 DSC-600S 差示扫描量热仪，凭借 ±0.1℃高精度恒温控制、高灵敏度热流检测及稳定数据采集模块，可精准捕捉材料氧化细微热效应，满足氧化诱导期测试的严苛要求。

本次测试选取某抗氧化材料，精密称量 20.0±1mg 样品置于铝制坩埚并压实。实验先以 20℃/min 速率升温至 210℃，全程以 50ml/min 高纯氮气吹扫，恒温 3 分钟后切换为同等流速高纯氧气触发氧化反应，记录从通氧到材料出现显著氧化放热峰的时间间隔。

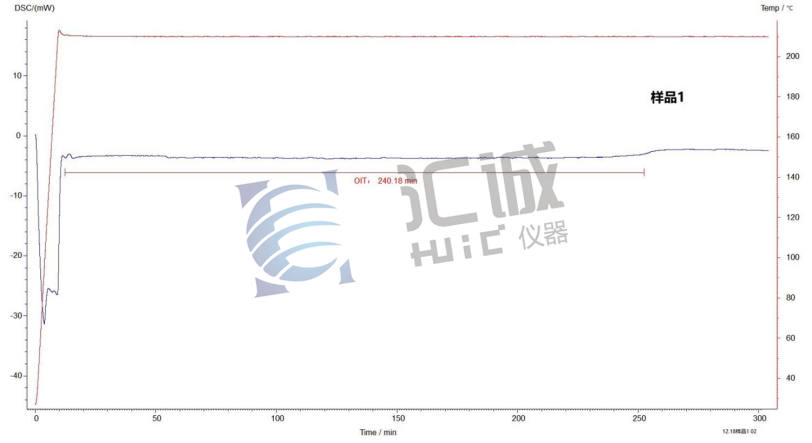

测试所得 DSC 曲线清晰呈现材料热行为变化，氮气保护阶段基线平稳无热效应信号。切换氧气后，材料稳定至 240.18 分钟时出现尖锐放热峰，无杂峰干扰。这一数据印证材料在 210℃高温下具备优异抗氧化性，也体现出 DSC-600S差示扫描量热仪的性能优势：测试结果精确至 0.01 分钟，信号捕捉灵敏无延迟，升温、恒温及气氛切换全程稳定可控。

该测试数据为材料研发与应用提供关键支撑，可推算材料常温服役寿命，明确高温设备、户外制品等应用场景适配性，还能助力抗氧化配方优化与产品品质管控。汇诚仪器的差示扫描量热仪DSC-600S 以精准稳定的性能，为材料热稳定性检测提供高性价比国产方案，未来将持续深耕热分析技术，赋能更多抗氧化材料精准检测。
