DSC-600S探究样品质量对吸热峰的影响

在材料热分析中，差示扫描量热法（DSC）是研究物质相变热特性的重要手段。南京汇诚仪器仪表有限公司的差示扫描量热仪 DSC-600S，凭借精准的控温与数据采集能力，为材料热行为分析提供可靠支持。

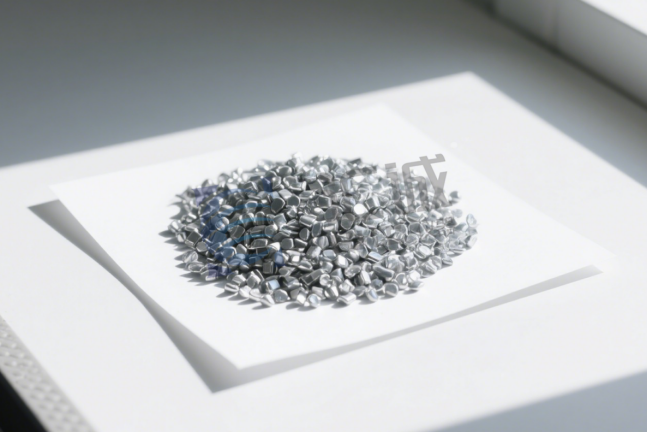

本研究借助该仪器，以锡（Sn）样品为对象，分别取16.6mg、45.3mg、65.8mg 三种不同质量的样品，在截止温度 270℃、升温速率 20℃/min条件下，探究样品质量对 DSC 吸热峰的影响。

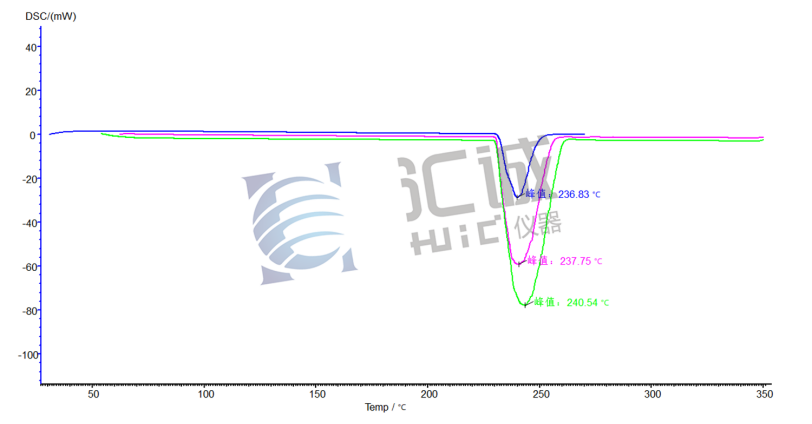

DSC图谱显示不同质量锡样品均出现对应熔化相变的明显吸热峰。随样品质量从 16.6mg 增至 65.8mg，峰温从 236.83℃逐步升至 240.54℃，呈小幅上升趋势，这是因质量越大样品内部传热滞后更显著，相变延迟所致，但整体仍围绕锡固有熔化温度波动，说明质量对峰温影响有限。峰形方面，16.6mg 小质量样品峰形较尖锐，热流变化集中；45.3mg、65.8mg 较大质量样品峰宽增加，热流曲线更平缓，源于小质量样品热惯性小、热量分布快，大质量样品存在温度梯度导致相变逐步进行。

综上所述，锡样品质量对 DSC 吸热峰的影响规律清晰，为材料热分析提供关键参考。汇诚仪器 DSC-600S 以精准性能保障实验可靠性，助力金属材料相变研究。
