汇诚仪器DSC-600S测定玻璃化转变温度原理及步骤

玻璃化转变是物质从固态向无定形玻璃态转变的物理过程，这一状态介于液态与固态之间，不存在晶体结构。南京汇诚仪器仪表有限公司的差示扫描量热仪DSC-600S测定玻璃化转变温度（Tg）时，主要基于高聚物在转变过程中热容增加的特性，在DSC曲线上表现为基线向吸热方向移动。由于Tg数值受测定方法和条件影响，实验时需规范记录相关参数。

进行实验时，先制备样品并放入装样坩埚，同时放入空坩埚作为参比，盖好炉盖；如需通入保护气体，需提前连接气路系统。在DSC-600S操作界面点击【文件】-【新建】，填写样品信息后点击【连接仪器】，听到"嘀"声提示连接成功后点击【继续】进入温度参数设置界面。

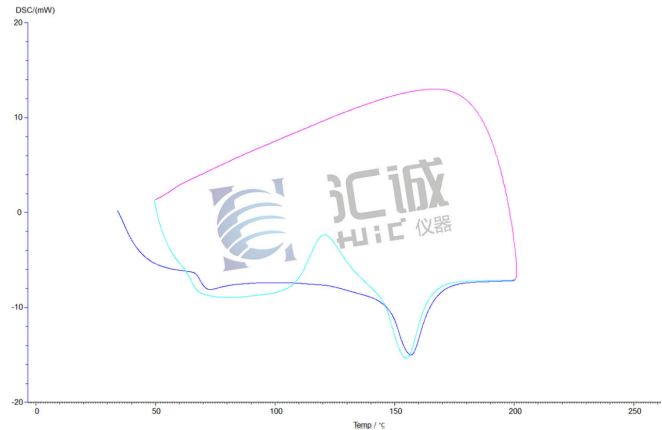

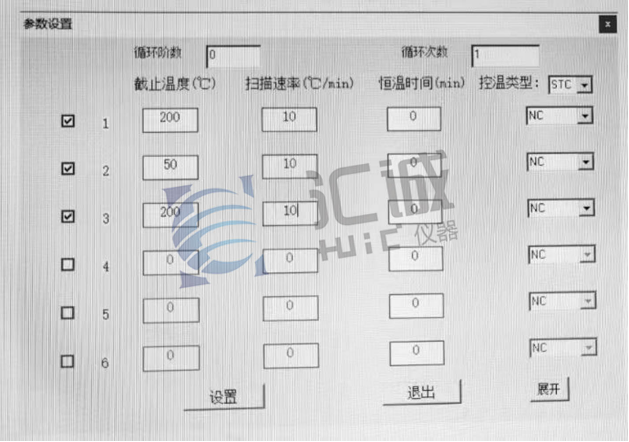

选择温度段1设置截止温度，常规扫描速率设定为10℃/min；若需消除样品热历史，可选择"升降升"三段式温度程序。控温类型选择【STC】模式，点击【设置】听到"嘀"声确认后退出设置界面。启动实验，过程中仪器将自动记录热流变化曲线。

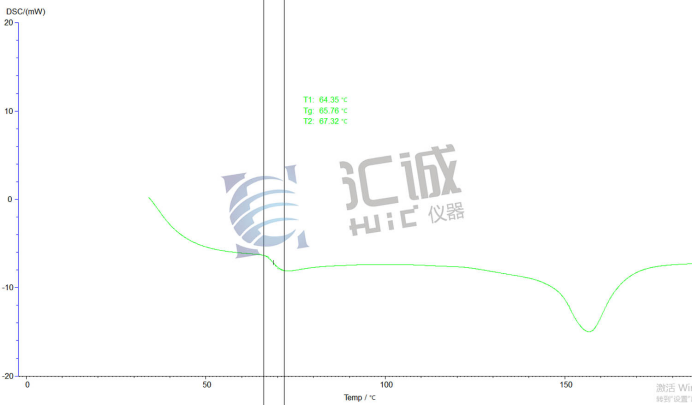

实验完成后进行图谱分析，首先在数据分析界面选中曲线，点击菜单栏【分析】-【玻璃化转变】生成两条辅助基线。将左侧基线拖动至玻璃化转变台阶前的平稳区域，右侧基线拖动至台阶后的平稳区域，点击【应用】即可获得分析结果。典型实验条件下测得样品Tg=65.76℃，该数值反映了材料在特定升温速率下的玻璃化转变特性。

综上所述，汇诚仪器DSC-600S通过基于高聚物热容变化的测定原理，结合规范的样品制备、参数设置及图谱分析流程，可准确获得材料的玻璃化转变温度。实验过程中需严格控制升温速率与气体环境，通过"升降升"温度程序消除热历史干扰，最终通过基线校正得到可靠的Tg数值，为材料性能研究提供关键热分析数据。
